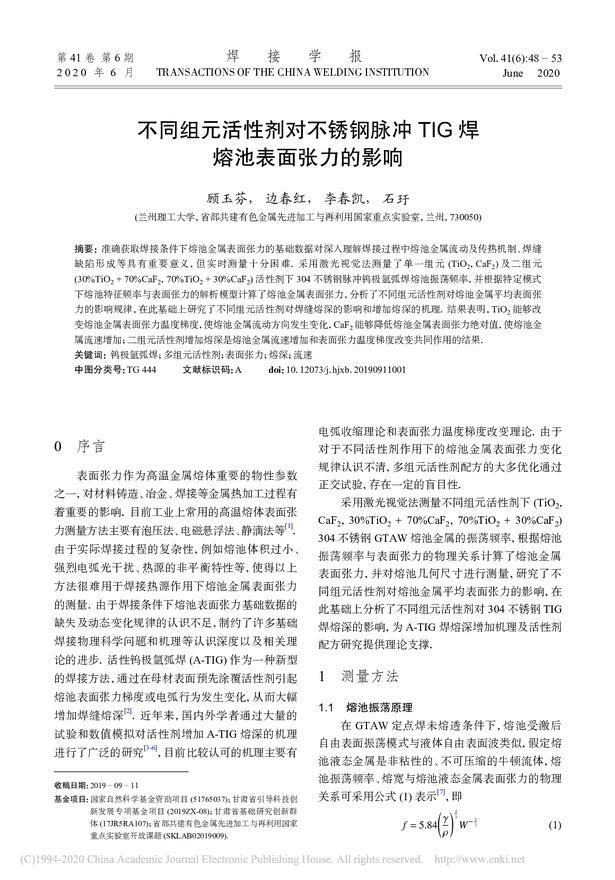

【摘要】：準確獲取焊接條件下熔池金屬表面張力的基礎(chǔ)數(shù)據(jù)對深入理解焊接過程中熔池金屬流動及傳熱機制、焊縫缺陷形成等具有重要意義，但實時測量十分困難。采用激光視覺法測量了單一組元(TiO_2，CaF_2)及二組元(30%TiO_2+70%CaF_2，70%TiO_2+30%CaF_2)活性劑下304不銹鋼脈沖鎢極氬弧焊熔池振蕩頻率，并根據(jù)特定模式下熔池特征頻率與表面張力的解析模型計算了熔池金屬表面張力，分析了不同組元活性劑對熔池金屬平均表面張力的影響規(guī)律，在此基礎(chǔ)上研究了不同組元活性劑對焊縫熔深的影響和增加熔深的機理。結(jié)果表明，TiO_2能夠改變?nèi)鄢亟饘俦砻鎻埩囟忍荻?，使熔池金屬流動方向發(fā)生變化，CaF_2能夠降低熔池金屬表面張力絕對值，使熔池金屬流速增加；二組元活性劑增加熔深是熔池金屬流速增加和表面張力溫度梯度改變共同作用的結(jié)果。
