實(shí)驗(yàn)內(nèi)容及方法

1)實(shí)驗(yàn)儀器

DNJ-8S數(shù)字顯示粘度計(jì)、全自動(dòng)界面張力儀、PHS-3C酸度計(jì)、DDS一12數(shù)字電導(dǎo)率儀、電子天平、燒杯、玻璃棒、膠頭滴管、量筒、以及300目和600目的標(biāo)準(zhǔn)篩。

2)實(shí)驗(yàn)藥品

去離子水、有機(jī)溶劑、活性紅染料、表面活性劑、粘度調(diào)解劑、消泡劑、催干劑和pH值調(diào)節(jié)劑。

3)彩色噴印墨水須達(dá)到的

三個(gè)目標(biāo)及其對(duì)組分的要求在試制和試用噴墨打印墨水中配制的墨水必須達(dá)到的三個(gè)目標(biāo)是：

能兼容；

不會(huì)堵塞墨盒的噴嘴；

打印色度須標(biāo)準(zhǔn)。

影響這三個(gè)目標(biāo)的首要因素是染料的選擇，包括其在水中的溶解度及其色度，其次是根據(jù)溶劑、表面活性劑和快干劑的功能，如何選擇它們及尋找它們配比的理想用量。

4)著色劑紅色染料的挑選

一般情況下，淡紅色染料的選用，分別與青、品紅一致，這樣在制作畫(huà)面時(shí)不會(huì)產(chǎn)生色彩、色澤的偏差，變化的只是染料的濃度而已。

在試制品紅色墨水時(shí)，我們先后用了c．I．酸性紅52、酸性紅35、酸性紅289，但是這幾種染料在耐水性和耐光性等方面各有缺陷；后來(lái)我們又試用了C．I．直接紅81，發(fā)現(xiàn)其具有適于噴墨打印所要求的亮度和耐光性，也有較好的耐水性，但在試制過(guò)程中發(fā)現(xiàn)其配制成的墨水與所購(gòu)買(mǎi)的墨水在色彩上偏差較大，顯示的并不是所需要的品紅色，在彩噴紙上呈現(xiàn)出的是一種深紅色，在打印紙和銅版紙上呈現(xiàn)的是一種肉紅色，所以必須對(duì)色彩進(jìn)行調(diào)整。

首先采取的方法是調(diào)節(jié)染料的使用量，在染料使用量極低的情況下，出現(xiàn)了品紅色，但這時(shí)墨水的色密度遠(yuǎn)遠(yuǎn)低于所需要的密度。

最后我們換用了活性紅染料，資料表明，這種染料在水中的溶解度較大，并能顯示出我們所期望的大紅色，且滲透度、擴(kuò)散度和快干速度等性能均較好。

經(jīng)過(guò)大量的試驗(yàn)，再次與所購(gòu)買(mǎi)的墨水對(duì)比，自制墨水和購(gòu)買(mǎi)的墨水在色彩和色密度上基本接近。本實(shí)驗(yàn)所制淡紅墨水濃度只需原來(lái)的1／4，這樣不但節(jié)省了染料用量成本，而且與四色噴墨打印機(jī)相比，在表現(xiàn)同一種色彩時(shí)，它的色階能達(dá)到四色噴墨打印機(jī)的2．5倍。

5)有機(jī)溶劑用量的試驗(yàn)

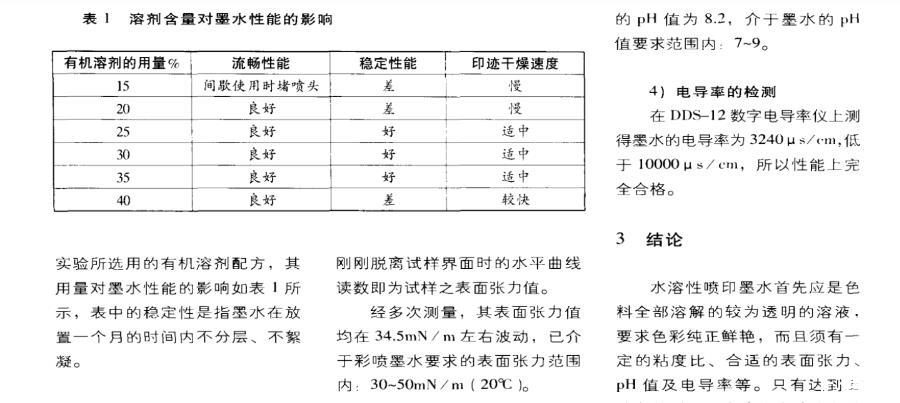

噴墨墨水中有機(jī)溶劑的成分及所占的比例對(duì)墨水的性能影響非常大。一般情況下，溶劑的用量是墨水重量的10％-50％。當(dāng)溶劑含量低于10％時(shí)，作用不明顯，超過(guò)50％時(shí)有些染料則無(wú)法溶解。

實(shí)際當(dāng)中，經(jīng)常采用多種溶劑混合使用。有些文獻(xiàn)指出，使用至少一種低揮發(fā)性溶劑和一種高揮發(fā)性溶劑是有益的。有些溶劑如醇類，N一甲基吡咯烷酮等也兼有保濕劑和催干劑的作用。

表面張力的測(cè)定

采用全自動(dòng)界面張力儀，儀器調(diào)整后，將被測(cè)試樣置于試樣臺(tái)中，不斷上升試樣臺(tái)，直至金屬鉑片與試樣界面剛好接觸，再不斷下降試樣臺(tái)，觀察表面張力曲線，記錄金屬鉑片剛剛脫離試樣界面時(shí)的水平曲線，讀數(shù)即為試樣之表面張力值。

經(jīng)過(guò)多次測(cè)量，其表面張力儀均在35mN/m左右波動(dòng)，已介于彩噴墨水要求的表面張力范圍30-50mN/m（20攝氏度）。
